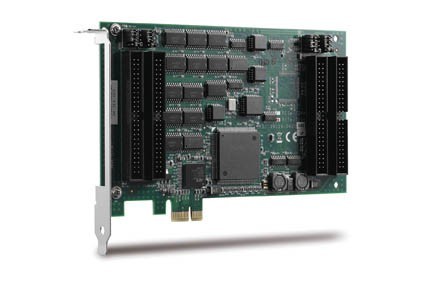

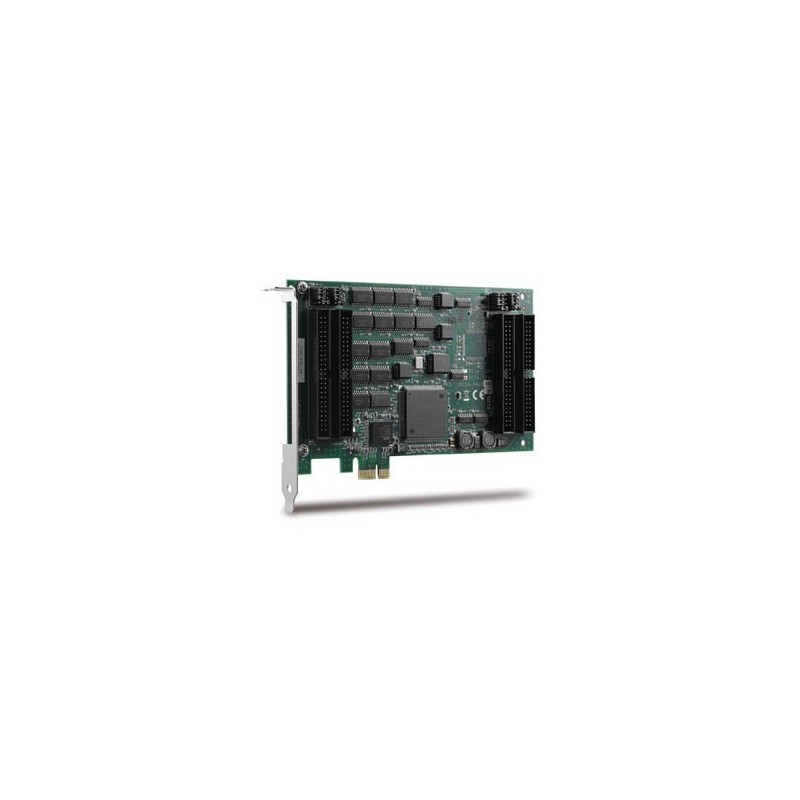

96 kanals TTL I/O-kort, 500kbit/s, PCI Express, Adlink PCIE 7296
3 477,00 SEK
Ekskl. moms
PCI Express-kort med 96 TTL I/O-kanaler och 3 räknare
X1 PCI Express-gränssnitt
96-CH digitala TTL/DTL ingångar/utgångar
Emulerar 4/2/1 industristandard 8255 PPI (läge 0)
Direkt gränssnitt med OPTO-22-kompatibla I/O-moduler
Utgångsportens status läses tillbaka
Ombord 8254 timer/räknare chip
Programmerbar avbrottskälla
Stöd för Windows 7/8 X64/X86 och Windows 2008 R2
Antal
På vägen in
close
close
Specifikationer
| Dimensioner | 121 x 168 mm |
|---|---|
| Ind- og udgange | 96 programmerbare TTL I/O kanaler |
| Software | Drivere til Windows 2000, XP, Win7 og Win8 Labview og Linux medfølger |
| Stik | 4 x 50-polet IDC |
| Tæller | 3 stk med 2 MHz clock eller ekstern trigger |
DIO96CTC-PCI-E (ADLINK PCIe-7296) är parallella digitala I/O-kort med hög densitet med 96/48 I/O-kanaler. Header-anslutningarna är helt kompatibla med industristandarden Opto-22. Således kan DIO96CTC-PCI-E använda Opto-22 externa enheter. DIO96CTC-PCI-E-enheterna emulerar läge 0 av industristandarden 8255 PPI-chips (Programmable Peripheral Interface). DIO96CTC-PCI-E ger 4/2 PPI-chips. Varje PPI har tre 8-bitarsportar: Port A, Port B och Port C. Port C är uppdelad i 2 nibble-wide (4-bitars) portar. DIO96CTC-PCI-E-enheterna har programmerbara timers/räknare. En 16-bitarsräknare är tillgänglig för händelseräkning, medan den andra 32-bitarstimern är tillgänglig för tidsinställd avbrottsgenerering. DIO96CTC-PCI-E-enheterna tillhandahåller flera programmerbara avbrottskällor från DIO-kanaler, såväl som utsignalen från timern.
