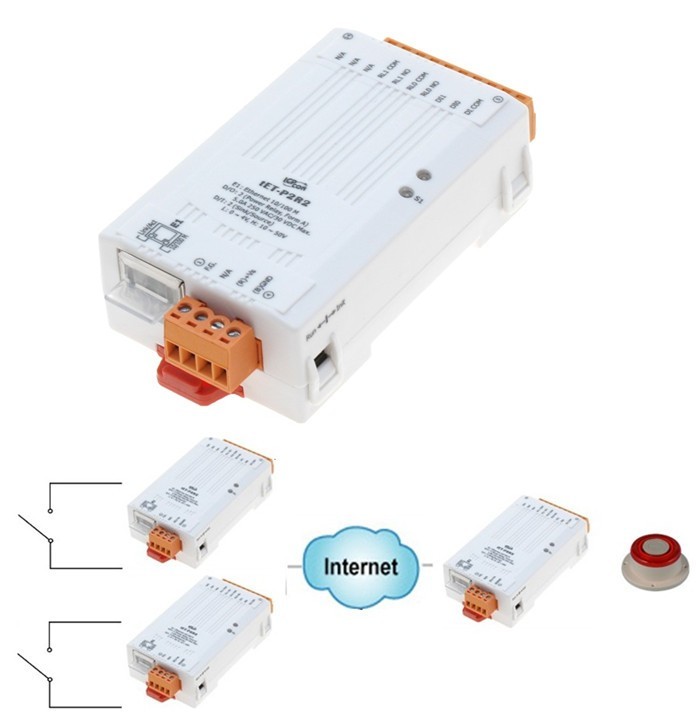

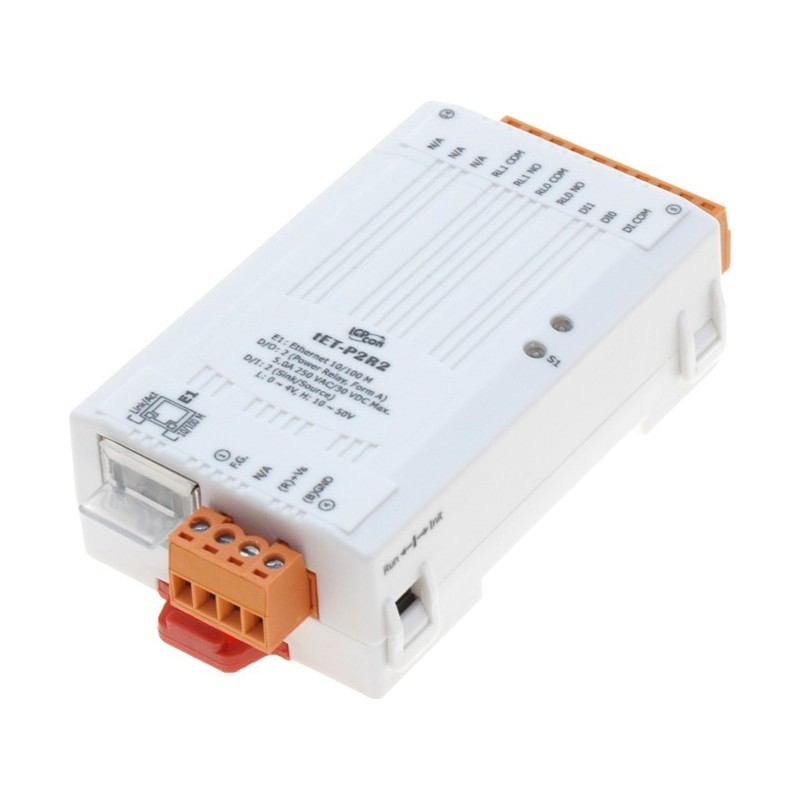

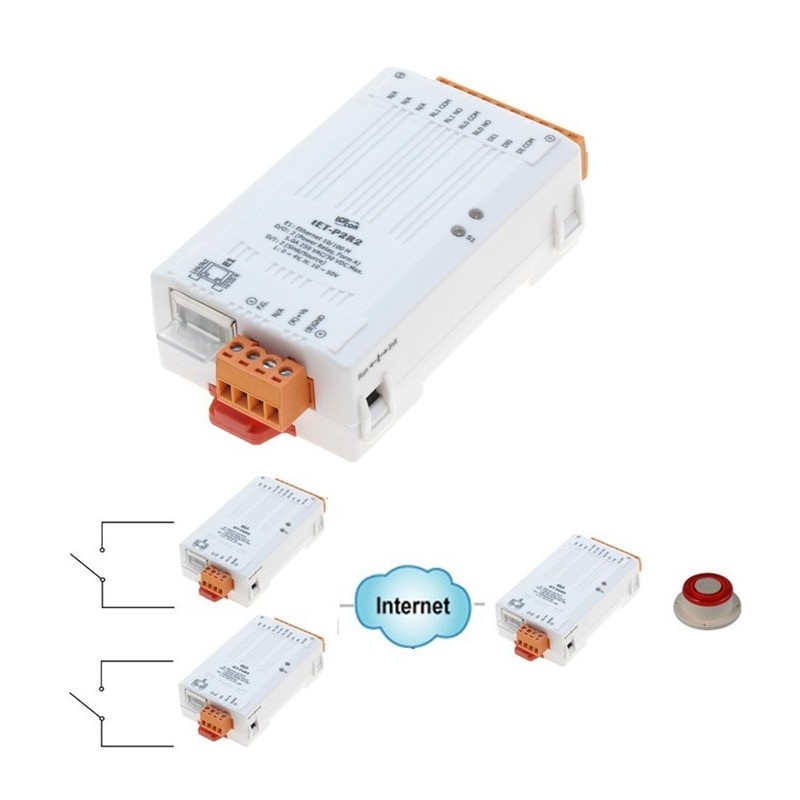

Ethernet-modul med Modbus TCP/IP. 2 x digital ingång, 2 x strömreläutgång, I/O-parkoppling, 12 - 48VDC
972,00 SEK
Ekskl. moms
Ethernet I/O-modul Modbus/TCP / UDP-slav
1 x RJ45 Ethernet
Redundant strömförsörjning
Protokoll: TCP, UDP, HTTP, DHCP, BOOTP och TFTP
Webbkonfiguration och firmwareuppdatering via Ethernet
2 x digital ingång (våt - volt levereras)
2 x relä, COM, NO - 250VAC 5A, 30VDC 5A
Undvik induktiv belastning på reläkontakter
Med låst DI och 32-bitars 3,5 kHz-räknare
Med I/O-par - ingång speglas i den andras utgång
Dual-watchdog med Power-on-safe värde
Matningsspänning: 12 - 48VDC, 1,7 Watt
Mått: 98 x 52 x 27 mm
Drifttemperatur: -25 - +75°C
Antal
Fysiskt i lager
close
close
Specifikationer
| Dimensioner | 52 x 27 x 98 mm |
|---|---|
| Forsyning | 12 - 48 VDC 2 W |
| Indgang | 2 stk. isolerede med fælles stel Logisk 0: 0 – 4 V Logisk 1: 10 – 50 V |
| Isolation | 3750 VDC |
| Konfiguration | Via webbrowser |
| Stik | Skrueterminaler |
| Udgange | 2 relæer Type A (slutte) Belastning: 30 VDC / 5A maks. pr. kanal 250 VAC / 5A maks. pr. kanal |
| Watchdog | 2 stk. Wachdog timer. Den ene bruges til at genstarte modulet, hvis det fryser/låser. Den anden kan sætte udgangene til en forud bestemt værdi ved kommunikationsfejl |
Med olika digitala I/O-funktioner är ETH-MOD-serien en IP-baserad Ethernet I/O-övervaknings- och styrmodul. Modulen kan fjärrstyras via Ethernet-nätverk med Modbus/TCP-protokoll. Detta gör ETH-MOD-serien till perfekt integration med HMI, SCADA, PLC och andra mjukvarusystem.

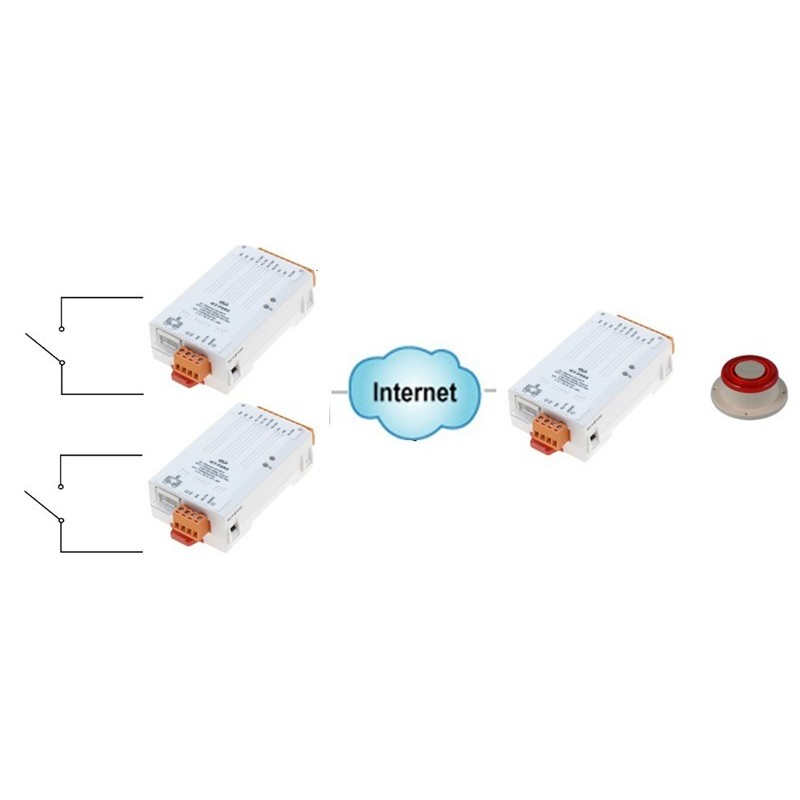

Funktionaliteten i ETH-MOD-serien är nästan densamma som ETHIOxx-serien. ETH-MOD är mini Ethernet I/O-modulerna i serien som stödjer olika I/O-typer, som t.ex Fotoisolerad digital ingång, reläkontakt. Modulen kan användas för att skapa en DI till DO-parkoppling via Ethernet. När konfigurationen är klar kan den seriella ETH-MOD-modulen justera statusen för de lokala DI-kanalerna och sedan använda Modbus/TCP-protokollet för att kontinuerligt skriva till en extern DO-enhet i bakgrunden.
ETH-MOD har dubbel watchdog som automatiskt återställer sig själv när den inbyggda firmware körs onormalt. Värdvakthunden övervakar värdstyrenheten (PC eller PLC) och utsignalen från modulen kan gå till fördefinierat tillstånd (säkert värde) när värden misslyckas.
För maximal utrymmesbesparing erbjuds ETH-MOD-serien i en otroligt liten formfaktor som gör den enkel att installera var som helst, även direkt inbäddad i en maskin. Den är utrustad med två löstagbara plintkontakter för enkel anslutning och har en kraftfull 32-bitars ARM MCU.
