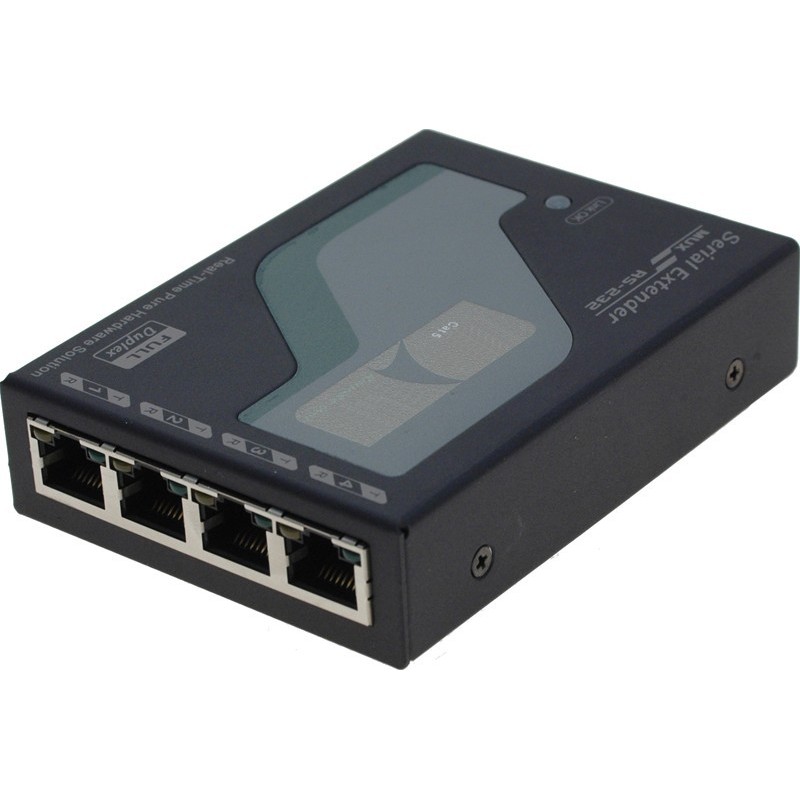

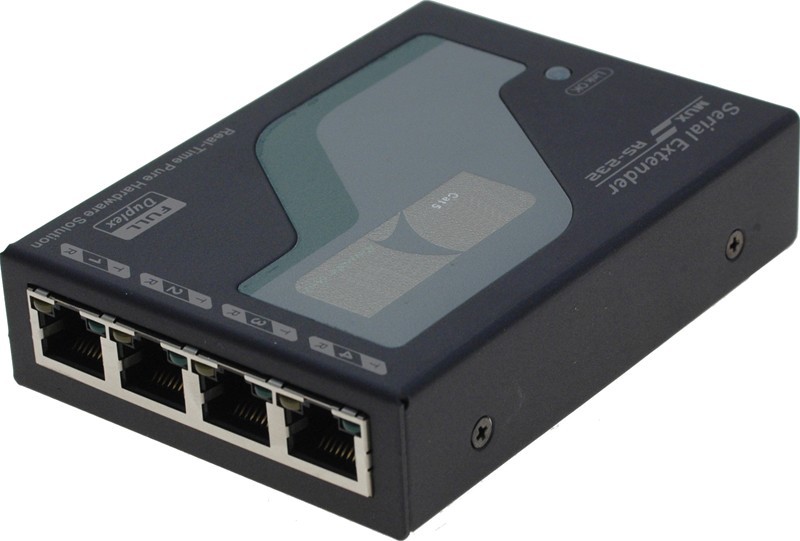

4-port multiplexer isoleratill
4-port multiplexer (satser), upp till 900, med 2500V isolering
Specifikationer
Dimensioner | 23 mm (H) |
---|---|
Hastighed | Op til 230 Kbits/s ved 300m. Op til 57,6 Kbits/s ved 900m. |
Indikatorer og kontakter | 1 x LED viser TX/RX aktivitet mellem lokal- og fjernenhed. 4 x TX/RX LEDs viser aktivitet mellem de serielle enheder |
Isolation | Op til 2500V |
Kabel | Op til 900 meter, kat. 5/6/7 STP netværkskabel mellem lokal- og fjernenhed |
Signaler | TXD, RXD, GND, CTS og RTS |
Standarder | RS232 (5 ledere) |
Stik | Lokal enhed: Fjern enhed: 1 x RJ45 til fjern-enhed, 4 x RJ45 til serielle enheder. 1 x RJ45 til lokal-enhed, 4 x RJ45 til serielle enheder. (8 x RJ45 til RS232 adapterstik medfølger) |
Strømforsyning | 9 - 12VDC 1A på både lokal- og fjernenhed (2 x strømadaptere medfølger) |
Type | RS232 isoleret multiplexer |
MUX232-4 (I) kan överföra data med upp till 230 kbit / s vid 300 meter och upp till 57,6 kbit / s vid 900 meter. Hastigheten av anordningarna väljs med en omkopplare. MUX232-4I är 2,5 kV med isolering.
VIKTIGT! Med hjälp av förstärkare för parallell- och serieportar, är det viktigt att använda förlängningskablar av rätt kvalitet. Var noga med att använda skärmad kabel - helst Dubbelt skärmad. Alla våra förlängningskablar är dubbelskärmad
Det är viktigt att datakabeln aldrig fört samhane av kablar som ger en sådan. motorer eller andra tunga strömförbrukare, eftersom bruspulser från dessa kablar kan överföras till dataledningarna.
För en längre seriell anslutning kan användas serieport servrar. Med dessa, kan föreningen arbeta över LAN och Internet - att en obegränsad räckvidd. Se kapitel 11 för mer info.
