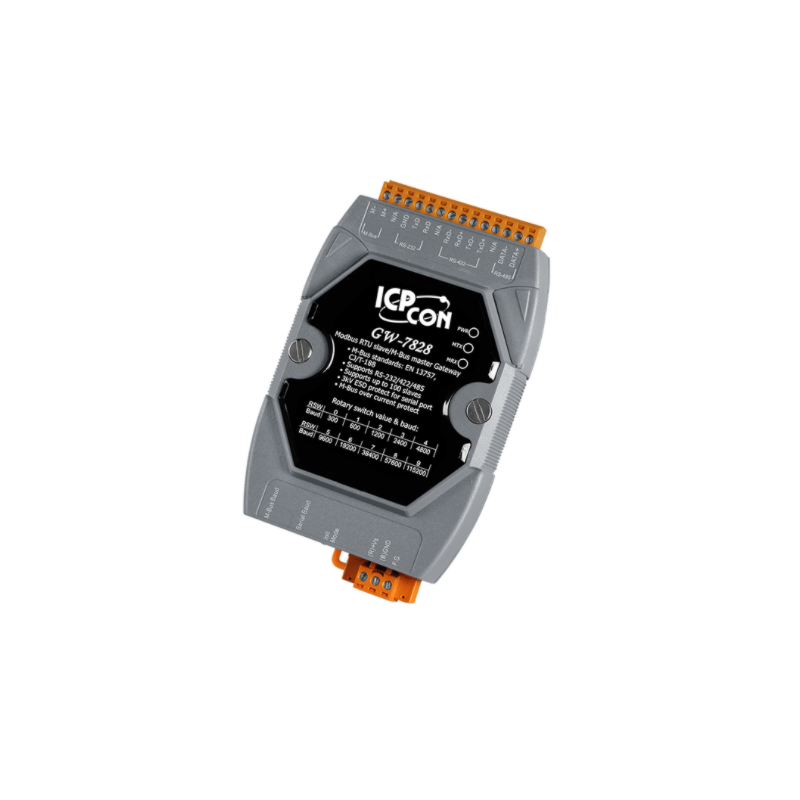

M-BUS till RS232 / RS422 / RS485 MODBUS Master, 2 x Baud rate väljer. M-Bus-standard: A-13757, CJ / T-188, -25 - +60°C
2 862,00 SEK
Ekskl. moms
RS485 / RS422 / RS232 ledar- Gateway till Meter-Bus slavar (sensorer, ställdon etc.) katalog stöder upp till 100 Meter-Bus mätare (slavar)
MODBUS RTU funktionskoder: 0x03 och 0x04 readdata
Val av seriell port, endast en kan väljas att vara aktiv
Baud rate x 2 (M-buss och COM-port kan väljas med olika hastigheter)
Baud rate M-BUS: 300-2400 bps
Baud rate COM-port.:. 300-115200 bps
Transparenta data - ingen protokollkonvertering
M-BUS-anslutning, 2-tråd, max 350meter
Vid avstånd upp till 5 km kräver flera M-buss repeatrar
Matningsspänning: 10 - 30VDC, 1,8 - 12Watt
Dimensioner: 122 x 72 x 33 mm
Kopplingsplintar
Arbetstemperatur: -25 - +60°C
DIN-fäste
Robust plast hölje
Antal
På vägen in
close
close
Specifikationer
| Baudrate | 300 - 115.200 COM-port og M-BUS 300 - 2400 (uafhængig) |
|---|---|
| Data | Support MODBUS RTU - code 0x03 og 0x04 (Meter data) |
| Forsyning | 10 - 30VDC, 1,8 - 12Watt (afhængig af M-BUS enheder) |
| Interface | M-BUS (meter-bus) - slaver |
| Kabinet | Plast med DIN-beslag og terminal-blokke |
| Mål og vægt | 122 x 72 x 33 mm |
| Porte | RS485 eller RS422 eller RS232 (MODBUS Master) |
M-Bus ( "Meter-Bus") är en europeisk standard för fjärravläsning av gasmätare, värmemätare och andra elmätare. Denna buss uppfyller särskilda krav på avlägsna eller batteridrivna system, inklusive konsumtionsenhets sensorer, olika sensorer och ställdon. Om det ingår i ett nätverkssystem, som levererar mätarna uppmätta data till en gemensam MASTER, till exempel, kan vara en PLC, PC eller haneddator ansluten periodiskt för att läsa alla byggnadsmeter. En alternativ metod för att samla in data centralt är att sändar mätaravläsningar via ett modem.

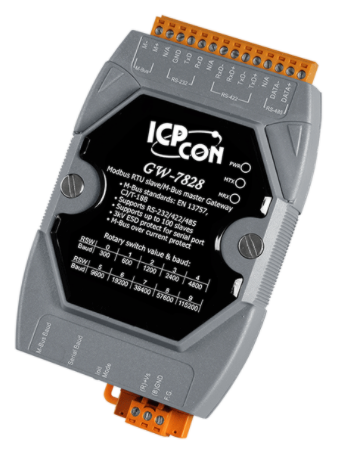

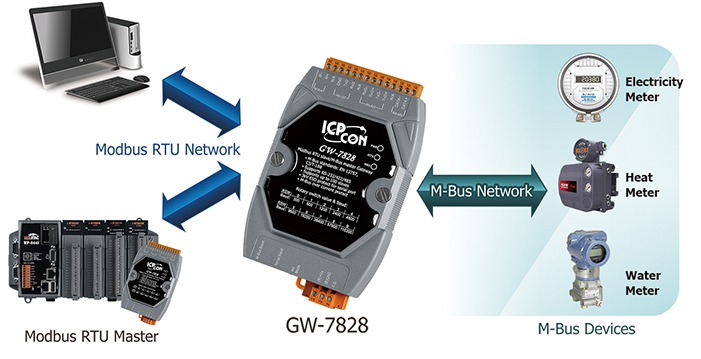

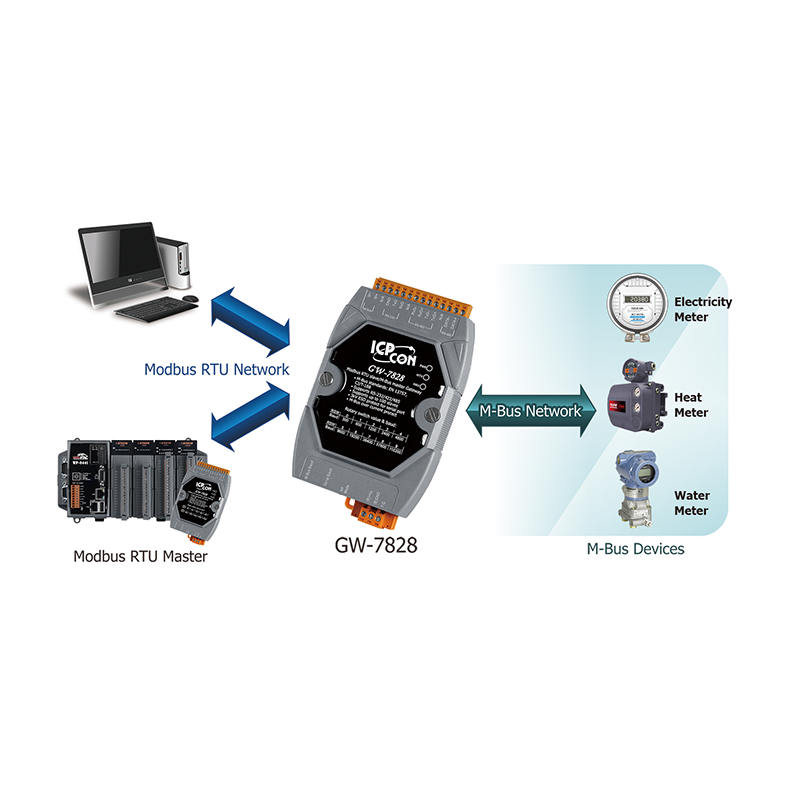

M485-MBUS-MASTER-I är speciellt utformad för att omvandla 2-tråds M-Bus-buss, ansluten till mätarna till en serieport (COM-port). Det finns ett urval av RS-232, RS-422 eller RS-485:e Endast en av de tre kan väljas COM anslutning till master (PC, PLC, etc.). På M485-MBUS-MASTER-I är två roterande växlar till serieporten och M-Bus porten baudhastighet.
Vid kommunikation med användning av M485-MBUS MASTER I transparenta datakommunikation (inget protokoll omvandling). Genom dessa två alternativ, är det lätt att kommunicera med ethver standard M-Bus slav (mätanordning med M-BUS).
