High Speed 4 analoga ingångar 128kHz sampling, 24-bitars, 12-bitars 2 analoga utgångar, en El, 7 digitala I/O, -25 - +75°C
Ring 042 14 10 85 för pris
Ekskl. moms
4 single ended ingång +/-10V analog, +/-5V, +/-2,5V .. +/- 20mV

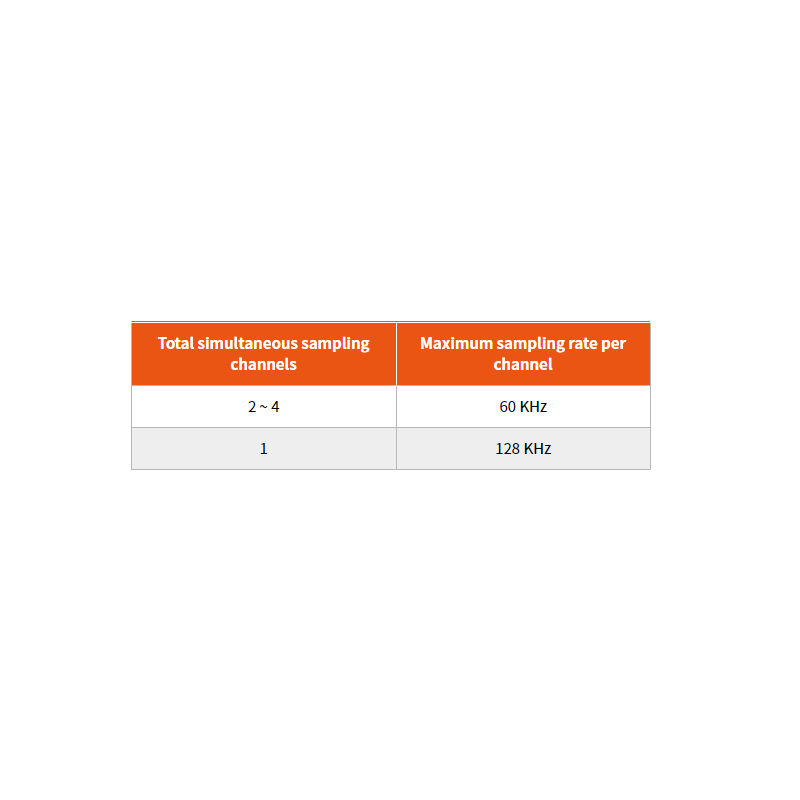

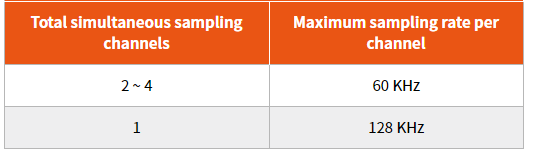

128kS/s för varje kanal samplingshastighet
FIFO: 4000 prover - minne 30 miljoner datasampel
24bit upplösning
2 x analog utgång +/-10V, +/-5V, 0-5/10V
analoga utgångs 12bit upplösning
Trigger-läge: SW, Ext analog
1 x 32-bitars räknare, max 30kHz
1 x Givaringång:. Qadrant / CW / CCW och puls
3 x digitala ingångar (våt) upp till + 30VDC
4 x digital utgång (Open Collector) upp till + 30VDC, 100mA
Överbelastningsskydd upp till 1.3A
1 x Ethernet-port RJ45
Säkerhet: ID, lösenord och IP-filter
Drivs av PoE eller 12 - 48VDC, 2,6W
Dimensioner: 120 x 76 x 38 mm
Hölje: metall, DIN fäste
Arbetstemperatur: -25 - +75°C
Antal
På vägen in
close
close
Specifikationer
| Forsyning | PoE eller 12 - 48VDC, 2,6Watt |
|---|---|
| Hastighed | 128kHz sample-frekvens for alle 4 indgange |
| Indgang | 3 stk. wet (forsynes med spænding) op til +30VDC 4 x single-ended (fælles stel) analoge high-speed indgange |
| Kabinet | Metal, Din-beslag og vægmontering |
| Mål og vægt | 120 x 76 x 38 mm, 350g |
| Porte | 1 x RJ45 PoE (PD) |
| Trigger | 1,5 microsekund, Falling Edge, 5VDC on, 0,8VDC off |
| Tæller | 1 kanal, 32 bit, 30KHz |
| Udgange | 2 x analog udgang med fælles stel, 12 bit opløsning 4 stk. Open Collector, maks. +30VDC, 100mA |

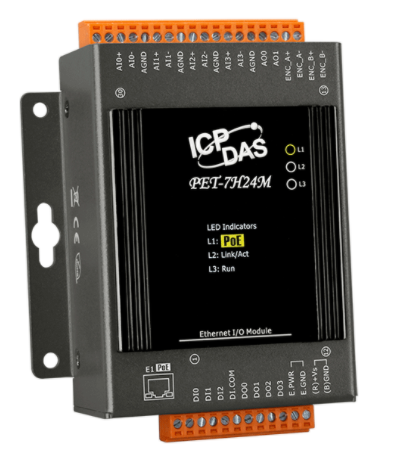

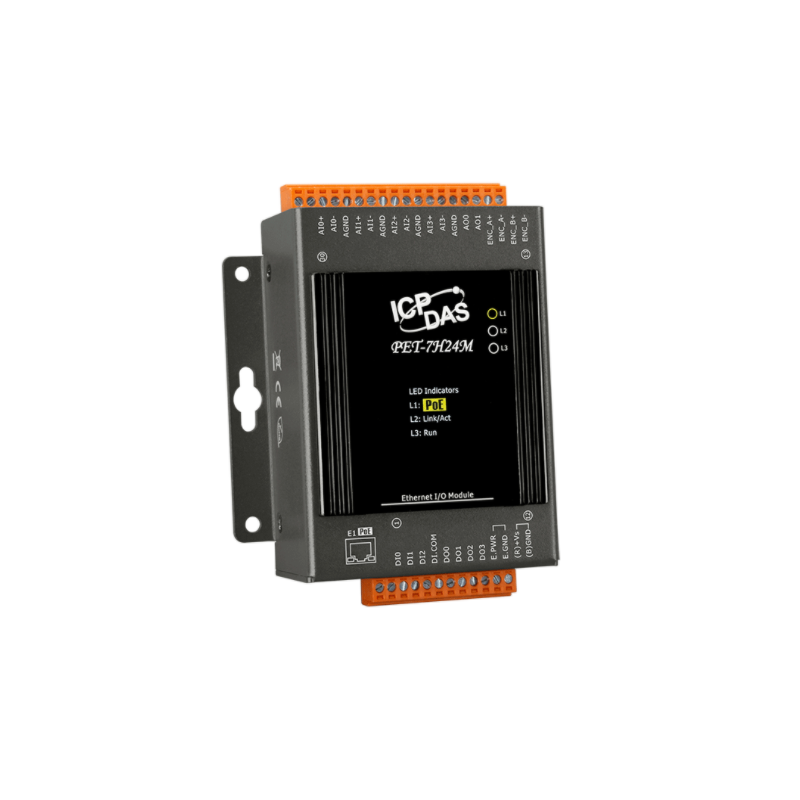

ETHIO4AI2AO7IO-PI är en övervakningsdata anordningen vid hög hastighet med en inbyggd Ethernet-kommunikationsport för överföring av data över ett nätverk och omfattar fyra höghastighets 24-bitars differentiella analoga ingångskanaler (prov 128 kHz och håll för alla 4 kanaler), två analoga utgångskanaler, 3 digitala ingångskanaler, fyra digitala utgångskanaler och en kodare-ingångskanal.
modulen tillhanedahåller en programmerbar ingångsintervall på alla analoga kanaler och den digitala utgången kan ställas in för att mata ut kortslutning och överbelastningsskydd. En Encoder ingångskanal kan konfigureras som Quadrant, Puls / riktning eller CW / CCW inmatningsläget. ETHIO4AI2AO7IO-P-I ger också 4 kV ESD-skydd och 2500 VDC inom modul isolering. Dessutom inkluderar 24-bitars ADC inbyggda Sinc3-filtrering för att justera den lämpliga samplingstakten och filtrera modulatorn signal och brus. ETHIO4AI2AO7IO-P-I är mycket lämplig för en mängd olika applikationer för mobila / bärbara mätning, utan även för precisionssignalmätning.
