High Speed 8 analoga ingångar 200 kHz samplingsfrekvens, 16-bitars, 4 digitala utgångar, 4 digitala ingångar, -25 - +75°C, PoE
6 347,00 SEK
Ekskl. moms
8 single ended ingång +/- 10V analog, +/- 5V

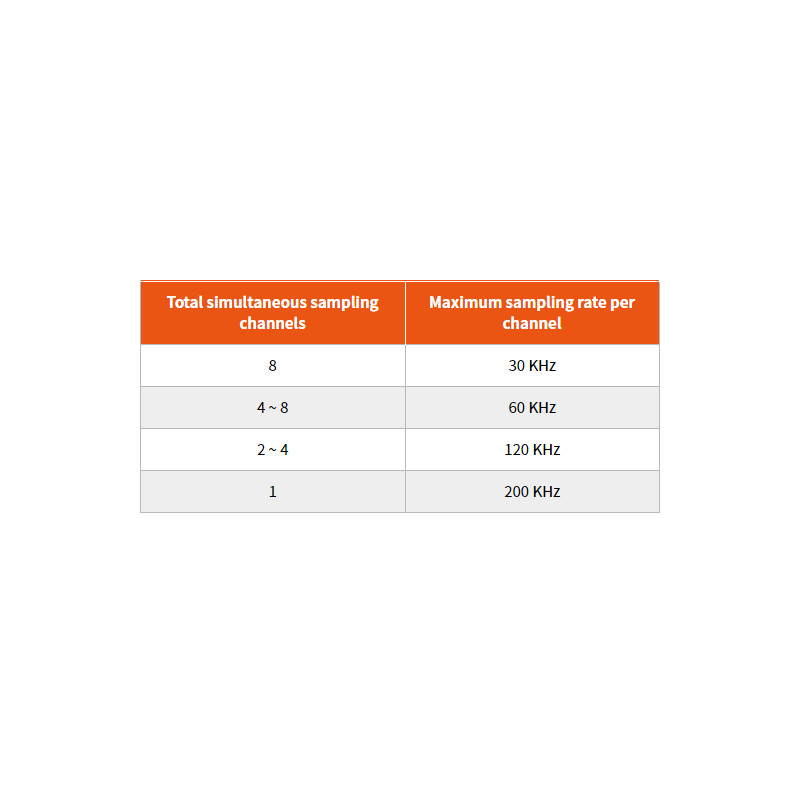

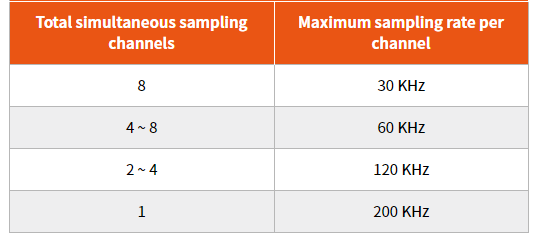

200kS / s (200 kHz) för varje kanal samplingshastighet
FIFO 2000 samplas - minnet av 30 miljoner datasampel
16bit resolution
Trigger mode: SW, Ext. klocka, digital fallande kant (post, pre, fördröjning), analog
1 x 32-bitars räknare, max. 30 kHz
4 x digital ingång (våt) upp till + 30VDC
4 x digital utgång (Open Collector) upp till + 30VDC, 100mA
Överbelastningsskydd upp till 1.3 Å
1 x Ethernet-port RJ45
Säkerhet: ID, lösenord och IP-filter
Drivs av PoE eller 12 - 48VDC, 2,6W
Dimensioner: 120 x 76 x 38 mm
Hölje: metall, DIN fäste
Arbetstemperatur: -25 - + 75 ° C
Antal
På vägen in
close
close
Specifikationer
| Forsyning | PoE eller 12 - 48VDC, 2,6Watt |
|---|---|
| Hastighed | 200kHz sample-frekvens for alle 8 indgange |
| Indgang | 4 stk. wet (forsynes med spænding) op til +30VDC 8 x single-ended (fælles stel) analoge high-speed indgange |
| Kabinet | Metal, Din-beslag og vægmontering |
| Mål og vægt | 120 x 76 x 38 mm, 350g |
| Porte | 1 x RJ45 PoE (PD) |
| Trigger | 1,5 microsekund, Falling Edge, 5VDC on, 0,8VDC off |
| Tæller | 1 kanal, 32 bit, 30KHz |
| Udgange | 4 stk. Open Collector, maks. +30VDC, 100mA |

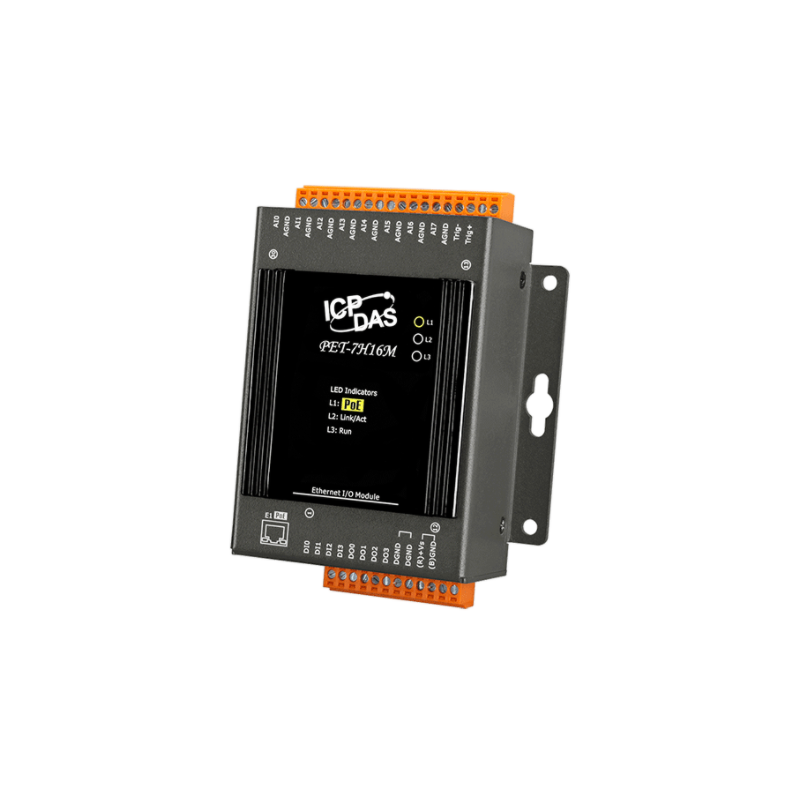

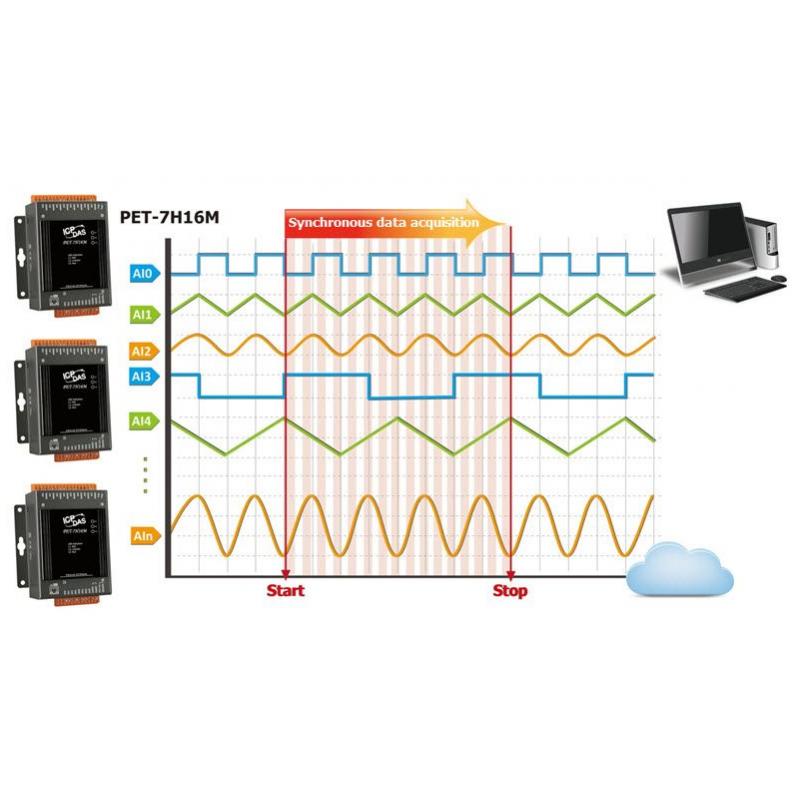

ETHIO8AI8IO-P-I är en övervakningsdata anordning vid hög hastighet med en inbyggd Ethernet kommunikationsporten för överföring av data över ett nätverk och omfattar 8 bitar. höghastighetståg 16-bitars analoga ingångskanaler (prov 200 kHz och håll för alla 8 kanaler), fyra digitala ingångskanaler och fyra digitala utgångskanaler. Modulen tillhanedahåller en programmerbar ingångsintervall på alla analoga kanaler (± 5 V och ± 10 V) och den digitala utgången kan ställas in för att mata ut kortslutning och överbelastningsskydd. Räknarvärdet av 4-kanals-DI räknare låg hastighet, är en-kanalshöghastighetsräknare låst av ADC-samplings tidssynkronism. ETHIO8AI8IO-P-I ger också 4 kV ESD-skydd samt 2500 VDC isolering inom modulen.
