2 x Analog ingång för Strain Gauge 4-tråd, 1 x excitering ut 0 - + 10VDC, 1 x DI och 4 x DO, RS485-buss. 10 - 30VDC.
2 658,00 SEK
Ekskl. moms

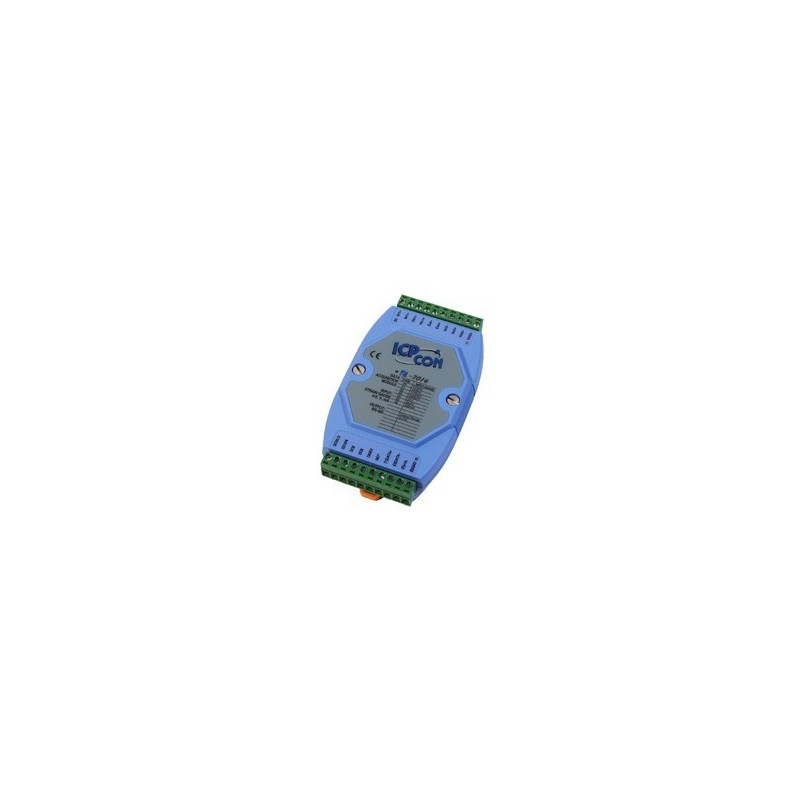

RS485-modul med 2-kanaliga Strain Gauge mätare
Hög upplösning: 16-bitars
Excitation Spänningsområde: 0 ~ +10 V.
50 Hz Event Counter (Digital Input)
hög / Lågt larm (digital utgång)
Linjär kartfunktion
3000 VDC Intra Module Isolering
Double Watchdog
Temperaturområde: -25 till + 75 ° C
Spänning: 10 - 30VDC
Mått: 123 x 76 x 35 mm
Antal
Fysiskt i lager
close
close
Specifikationer
| Forsyning | 10 - 30 VDC, 2,2 W via klemrække |
|---|---|
| Indgangsimpedans | 2 MΩ |
| Isolation | 3000 VDC |
| Maks. hastighed | 10 pr. sek. |
| Opløsning | 16 bit, ±0,05 % præcision |
| Stabilitet | Nulpunktsdrift: ±0,6 µV/°C Drift af følsomhed: ±25 ppm/°C |
| Udgange | 4 stk. “Open collector”: 30 VDC, 30 mA 12 bit: 0-10 V 0,05 % af FS Drift af følsomhed: ±50 ppm/°C |
I det industrielle miljø er der haneeege eksempler, hvor kraft skal konverteres til et målbart elektrisk output.
I de fleste tilfælde kan en strain gauge måler på en vejecelle anvendes. Men spørgsmålet er, hvordan håndterer vi så disse elektriske outputmålinger?
I denne situation er dette modul bestemt det bedste valg.
Ikke kun kan modulet behaneeedle data fra en vejecelle eller en belastningsmåler, det har også lineær kortlægning, der kan bruges til direkte at konvertere de resulterende data til vægt via en brugerdefineret korrespondenttabel.
Modulet understøtter spændingsmålere med fuld bro og giver 2 analoge indgangskanaler, 1 excitationsspændingsudgangskanal, 1 digitale indgangskanaler og 4 digitale udgangskanaler.
Modulet har et programmerbart inputområde (± 15 mV, ± 50 mV, ± 100 mV, ± 500 mV, ± 1 V og ± 2,5 V), og hver analog indgangskanal kan konfigureres individuelt. Excitationsspændingsoutput kan være i området 0 ~ +10 V med en strøm på 40 mA. Digitale udgangskanaler kan også indstilles som høje eller lave alarmudgange.DCON-protokoller, som kan konfigureres via software er standard.
