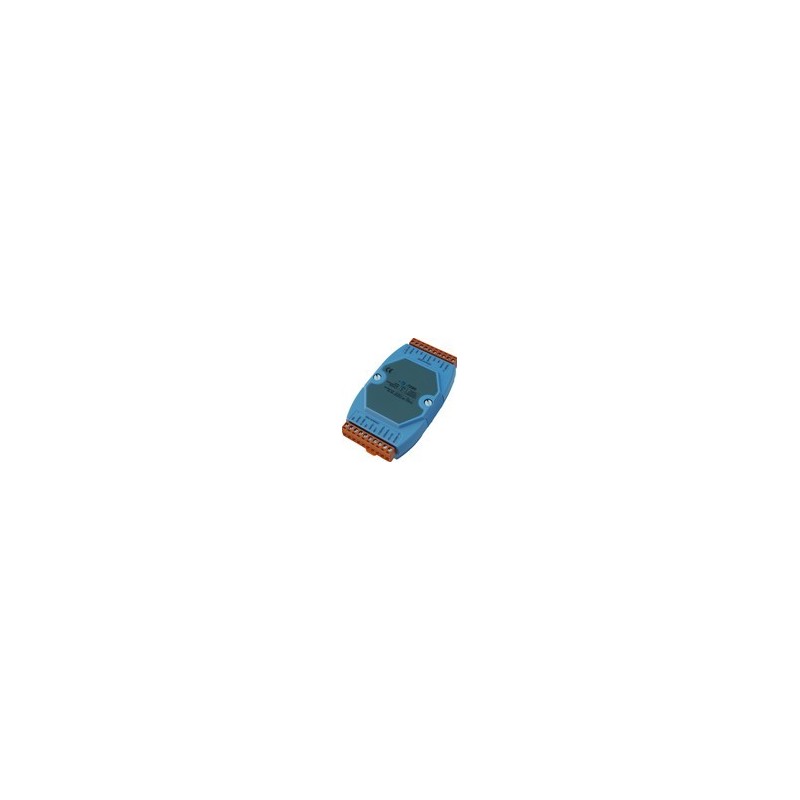

3 axis Encoder Module, Quadrant räknar CW, CCW. 32 bit räknar. 1 MHz. RS485. 10 - 30VDC.
2 054,00 SEK
Ekskl. moms
RS485 modul med 3-axet encoder input
1MHz Frekvensinmatning
Ingångsspänning: Upp till 5VDC
Ytterligare spänningar är med extern motstånd
32 bitar räknar
Quadrant, Puls / Dir, CW och CCW
RS485 Port - 1200 - 115,2k Baud
Matningsspänning: 10 - 30VDC
Mått: 123 x 72 x 35 mm
Antal
Fysiskt i lager
close
close
Specifikationer
| Forsyning | 10 - 30 VDC, 2 W via klemrække |
|---|---|
| Funktioner | Quadrant counting mode, CW/CCW counting mode, Pulse/Dir counting mode |
| Indgang | 3 aksel encoder 32 bit |
| Isolation | Isoleret indgang (2500 VRMS): “0”: 0 – 1 V , “1”: 3,5 – 30 V Ikke-isoleret indgang med programmerbar tærskelværdi |
| Maks. hastighed | Frekvens maks. 1Mhz |
M485-Count Q-I är 3-axlig höghastighetsgodmodul. Varje axel på modulen kan oberoende konfigureras som en av kvadrant, puls / dir eller CW / CCW-ingångsläge med en maximal ingångshastighet på 1 MHz. De avancerade specifikationerna för M485-count Qi och komplett mjukvarustöd gör det idealiskt för ett brett utbud av applikationer för positionering av rörelsesystem som arbetar i industriella och laboratoriemiljöer.
Ingångsnivå 5Vlogic High: 3.5V ~ 5Vlogic Låg: 0V ~ 2Vinput 12V med externt motstånd på 1k ohm. Logik Hög: 5V ~ 12Vlogic Low: 0V ~ 2V Ingång 24V med externt motstånd på 2K OHM Logik Hög: 7V ~ 24Vlogic Låg: 0V ~ 2V
